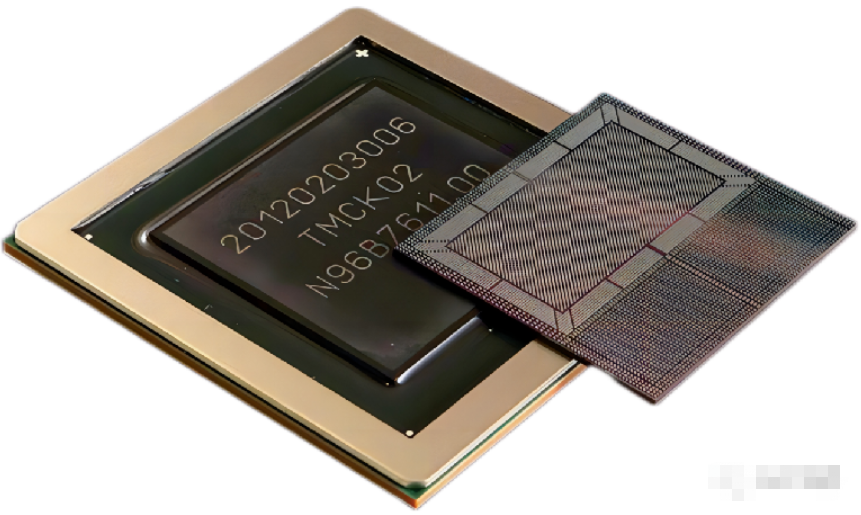

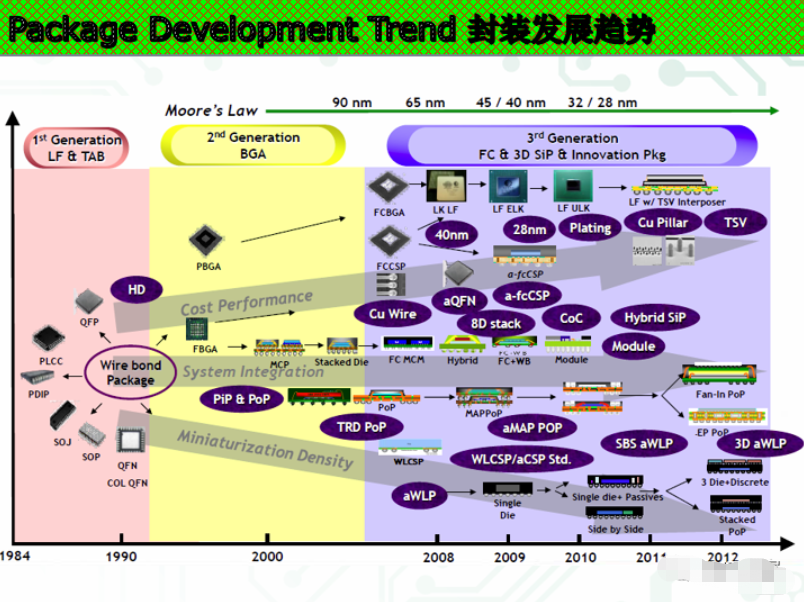

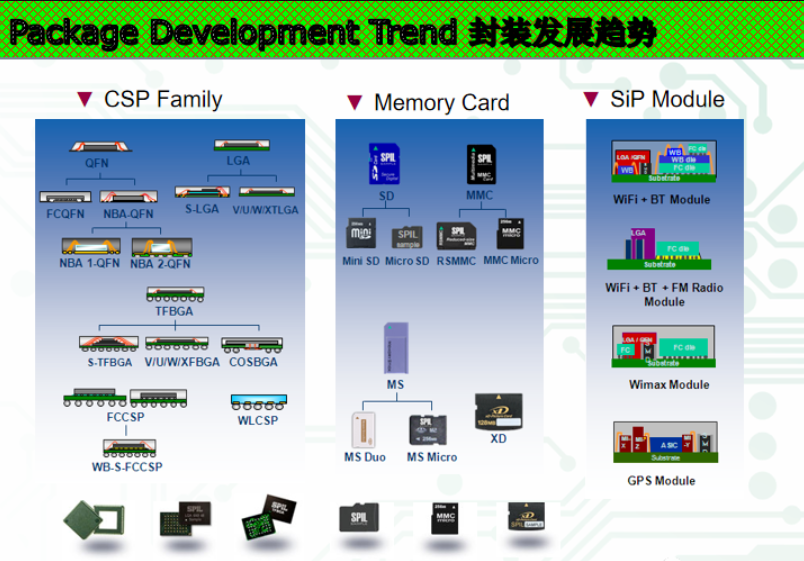

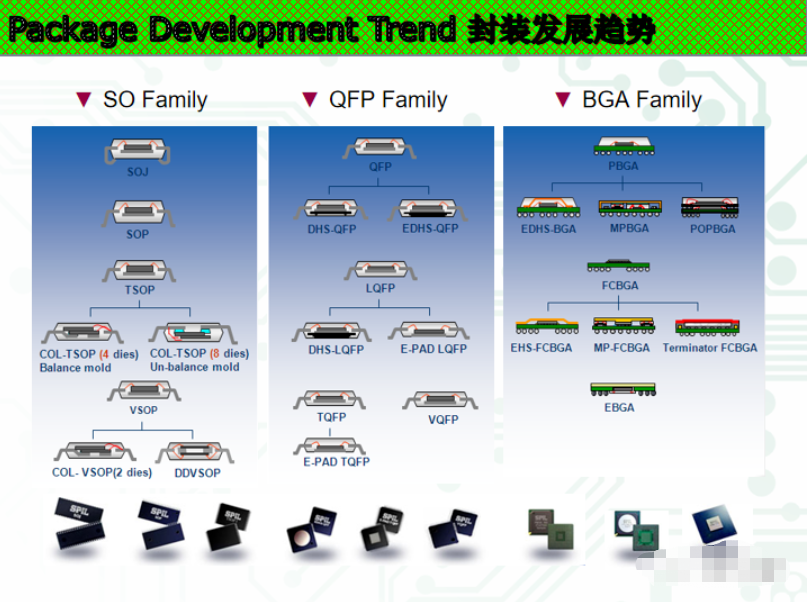

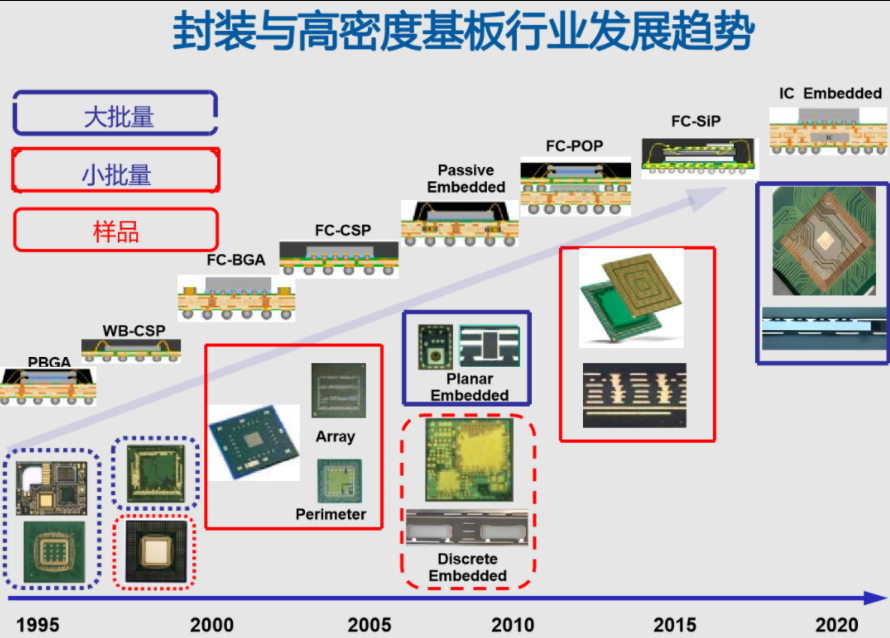

PCBA互聯密度發展時間軸:

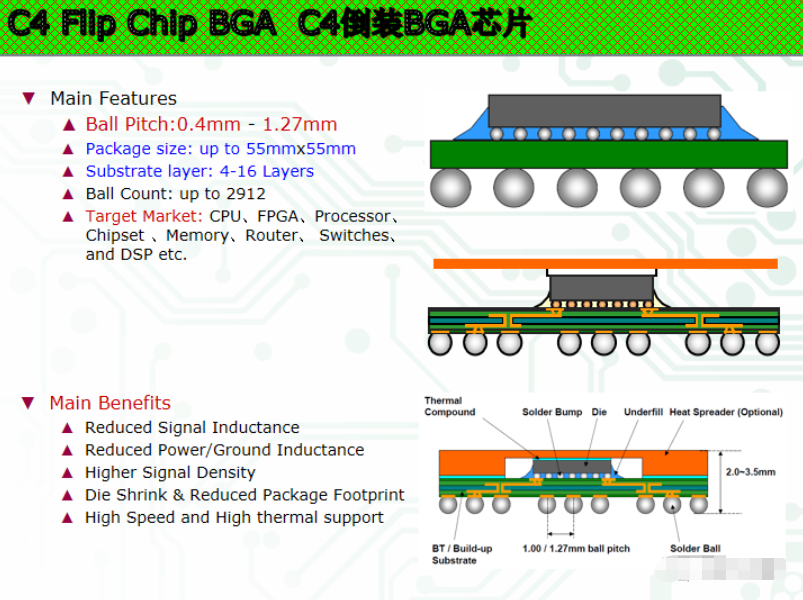

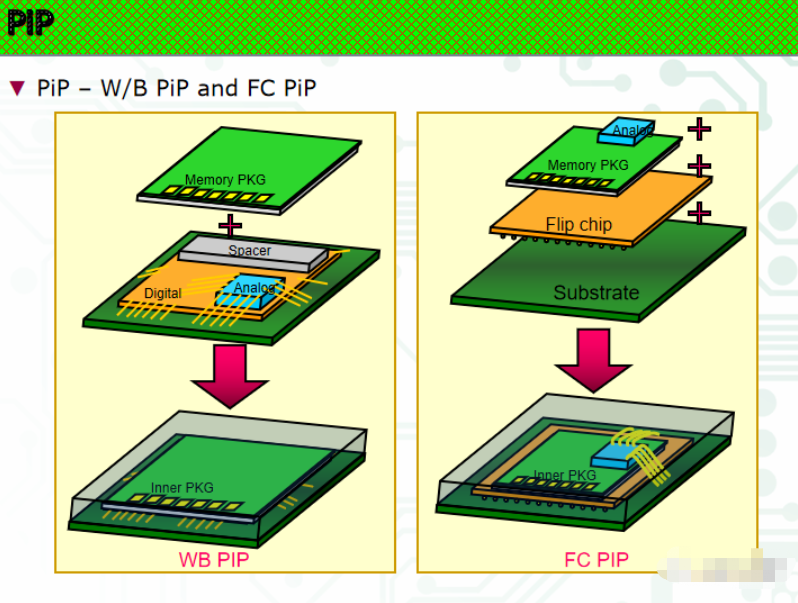

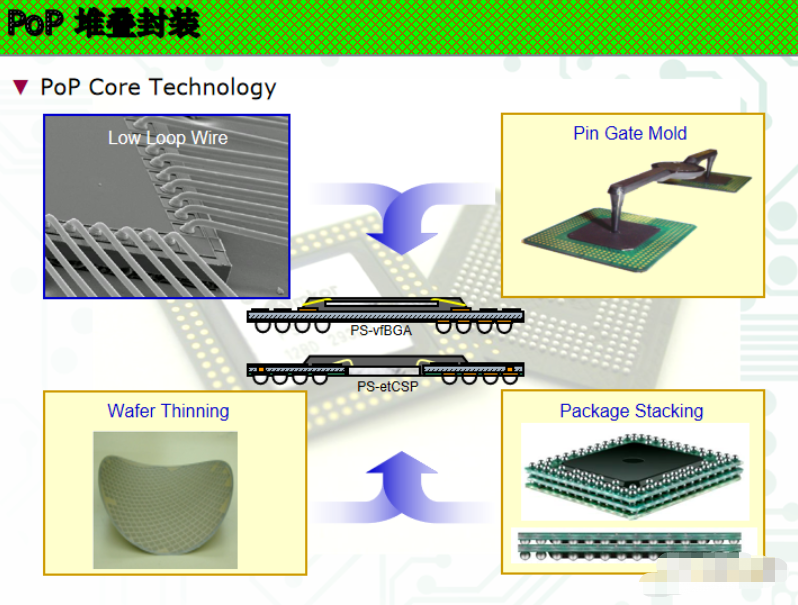

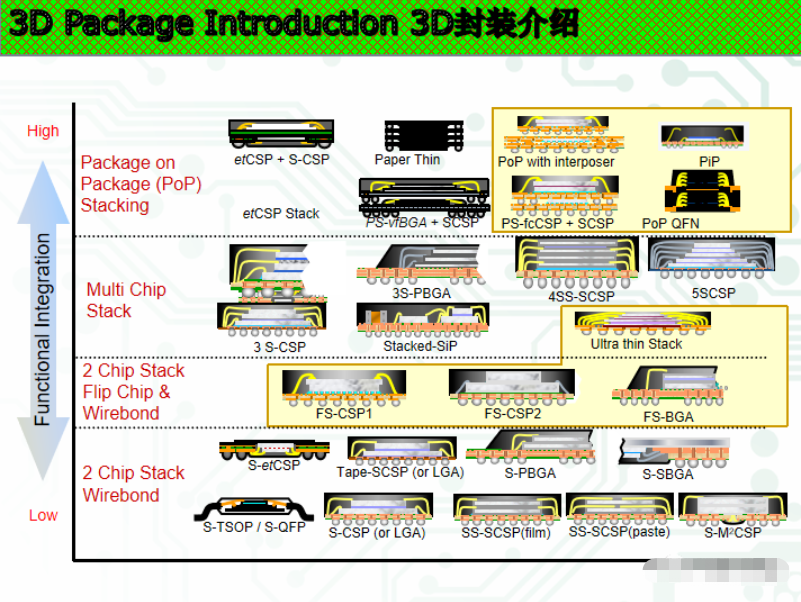

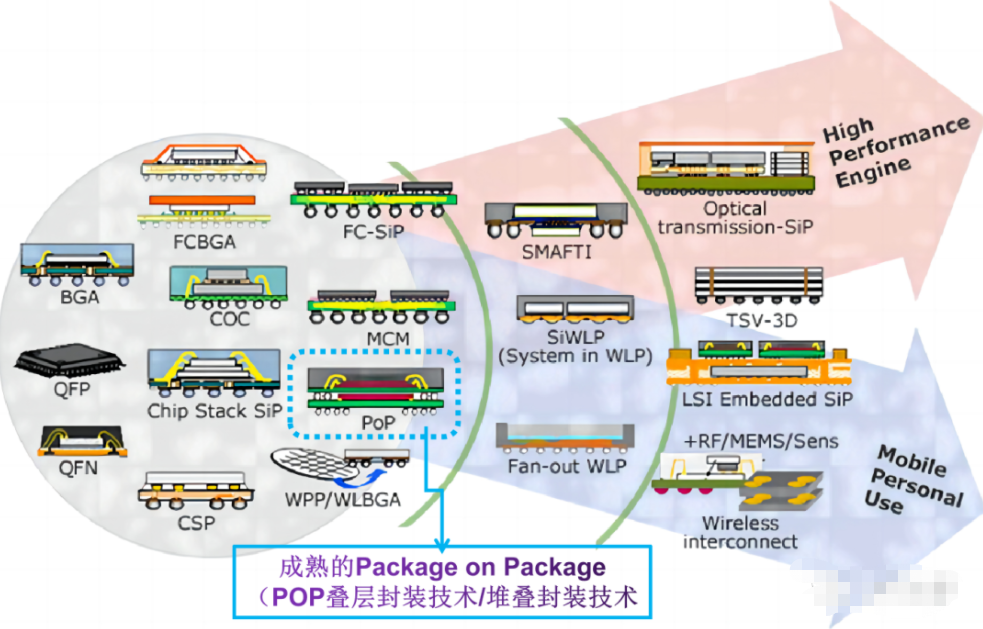

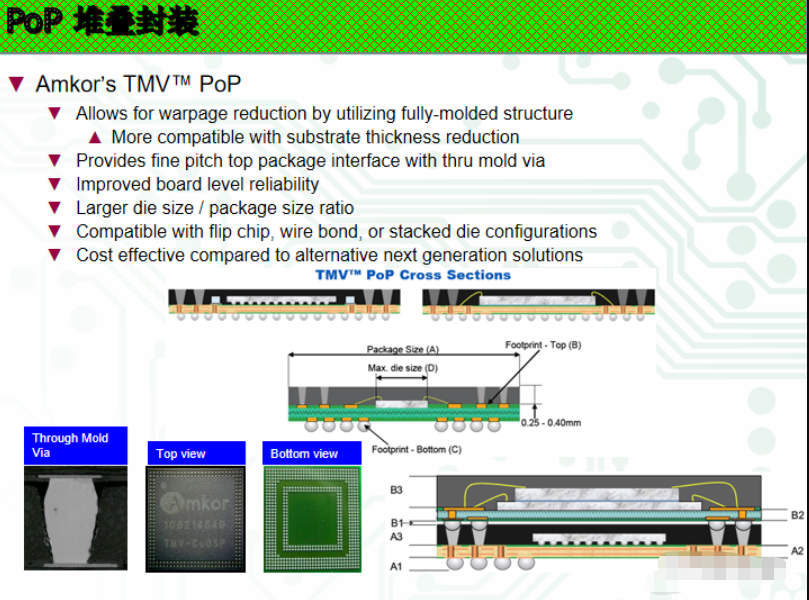

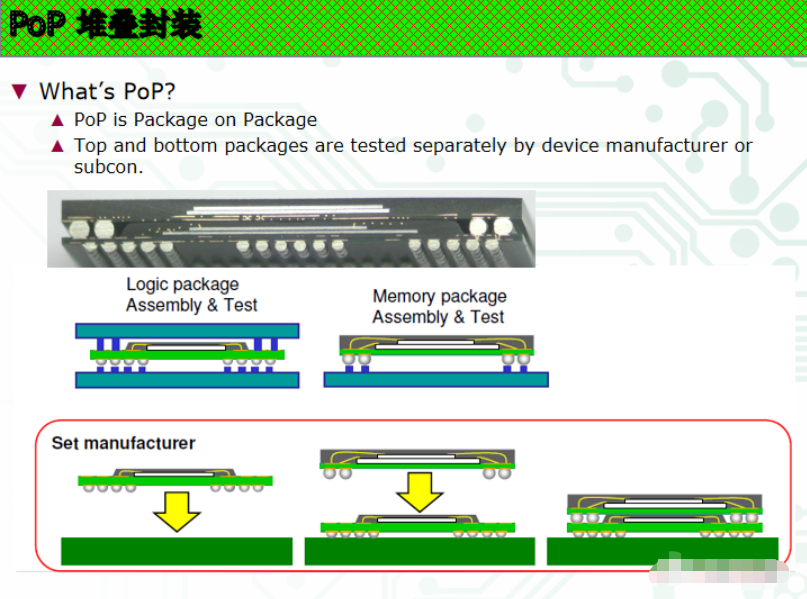

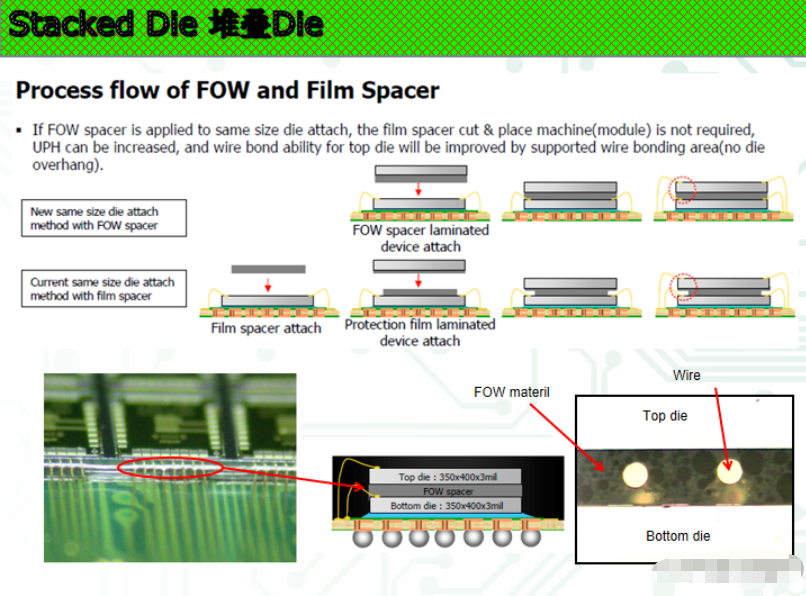

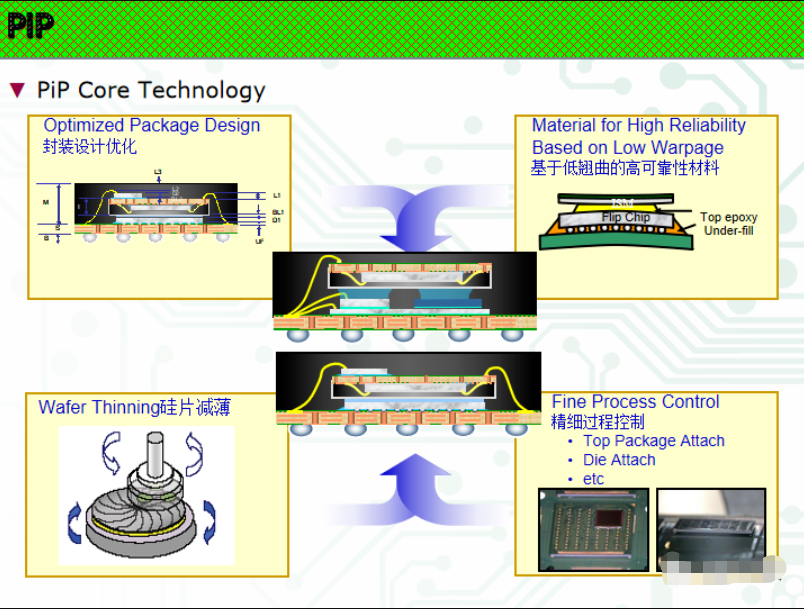

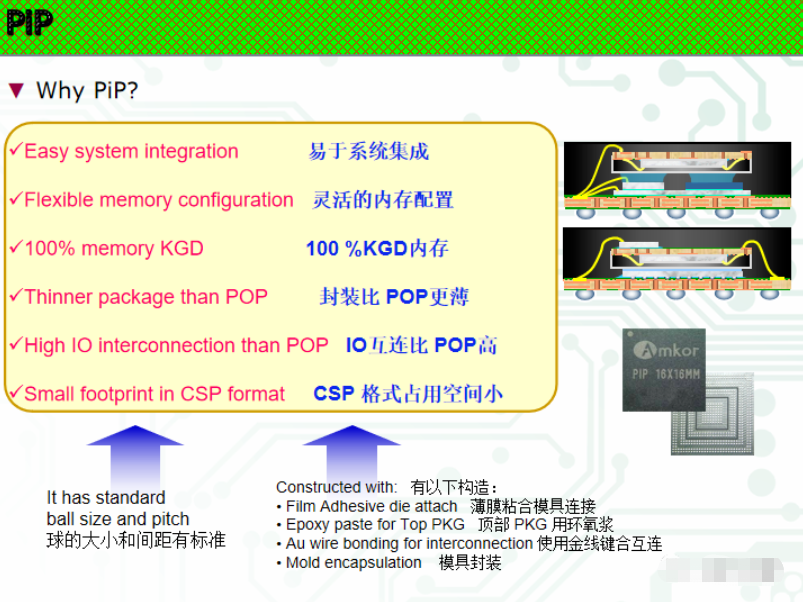

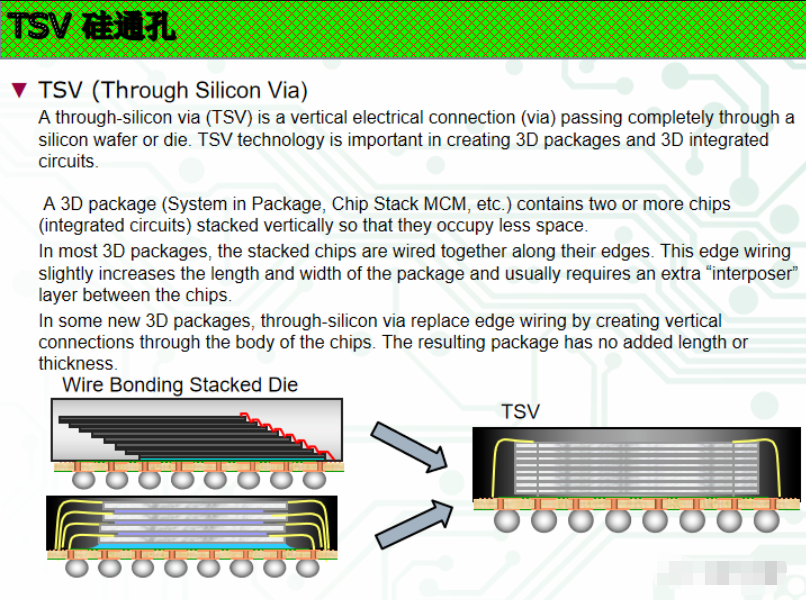

成熟的POP(Package on Package,疊層封裝技術/堆疊封裝技術)

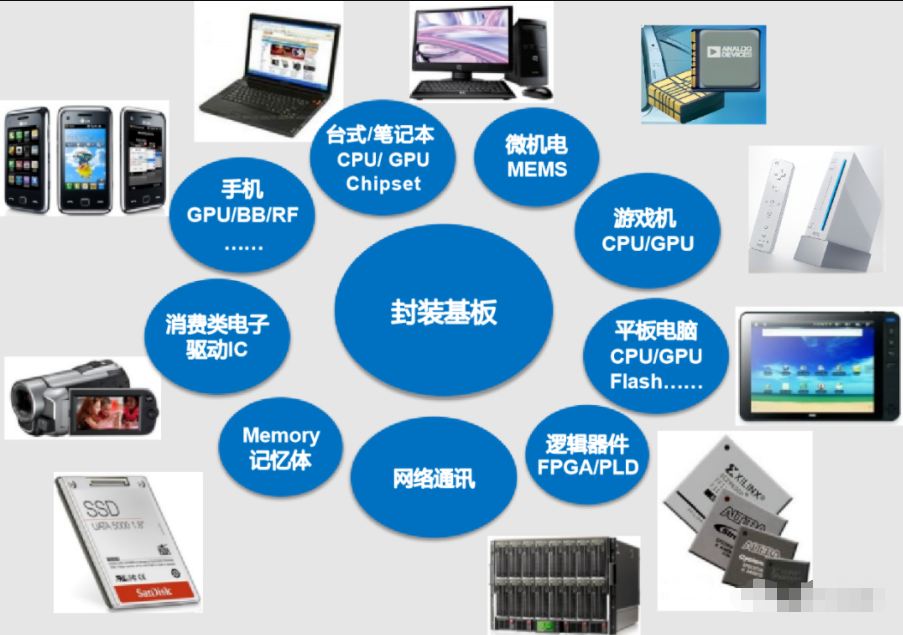

POP應用場景:

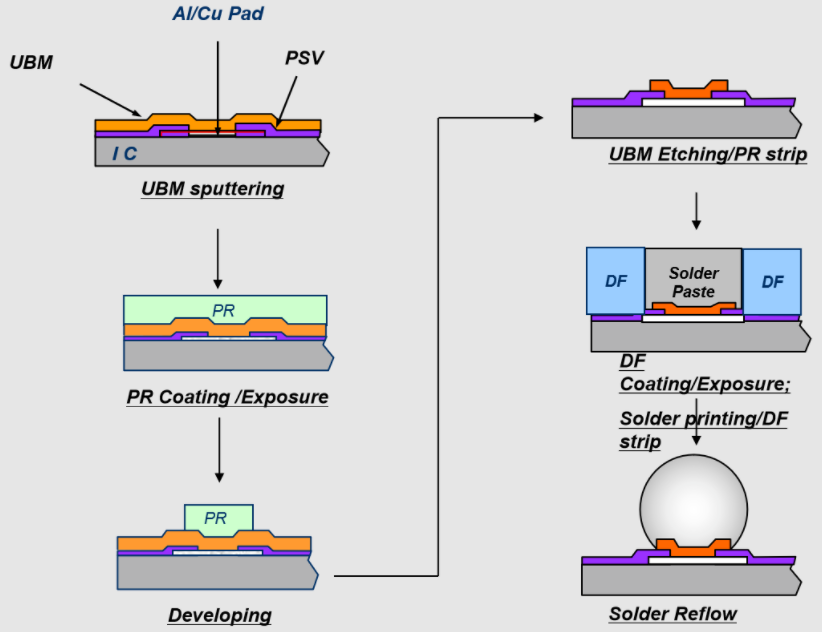

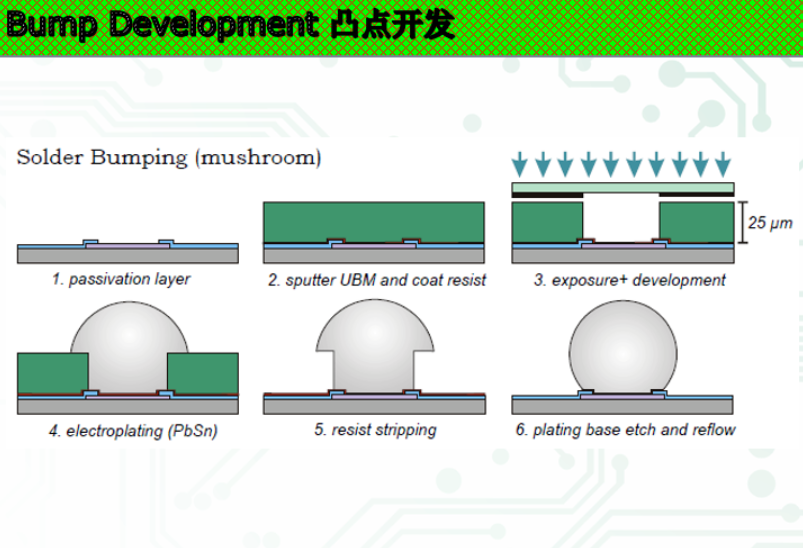

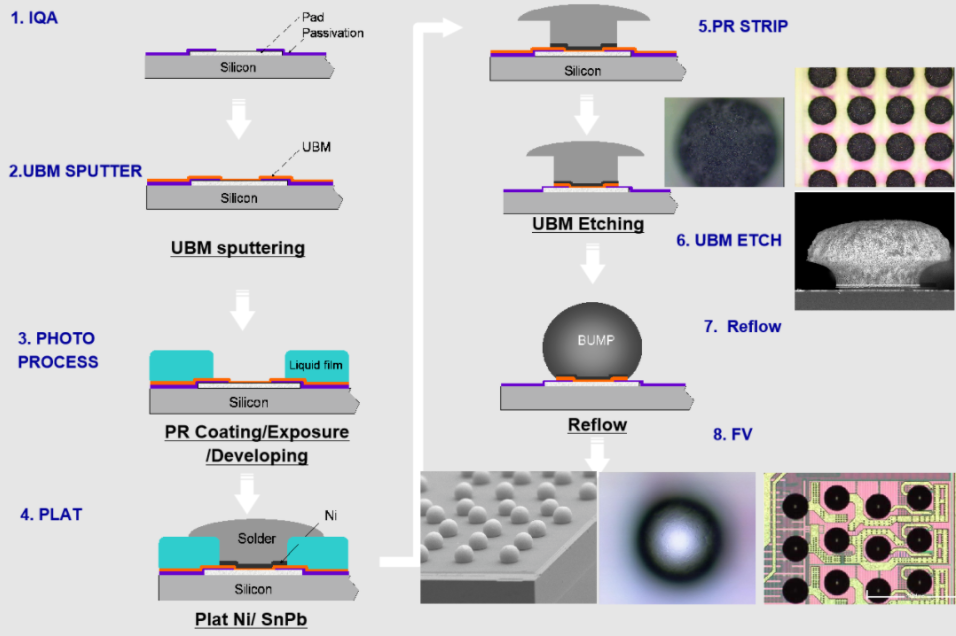

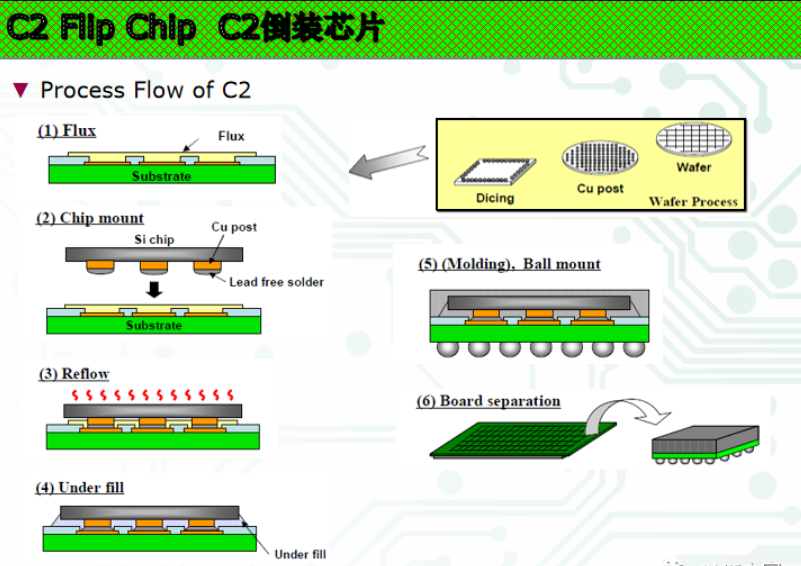

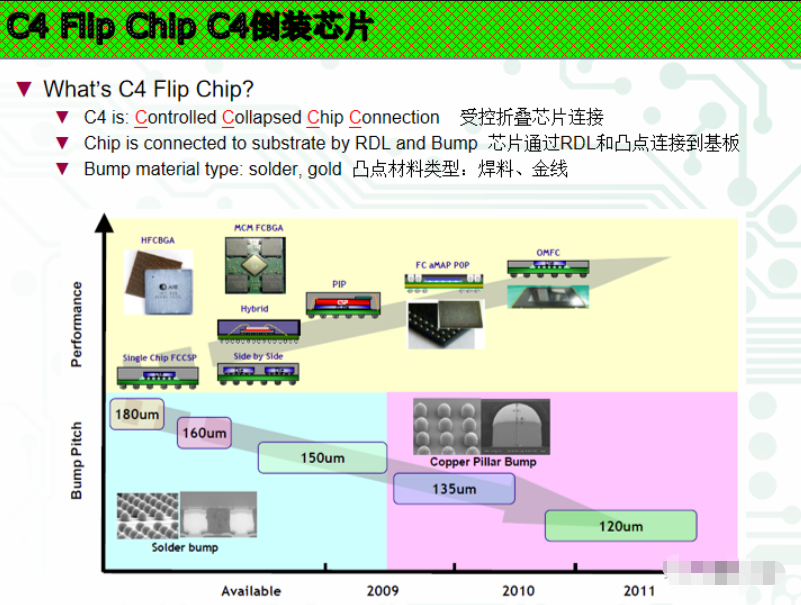

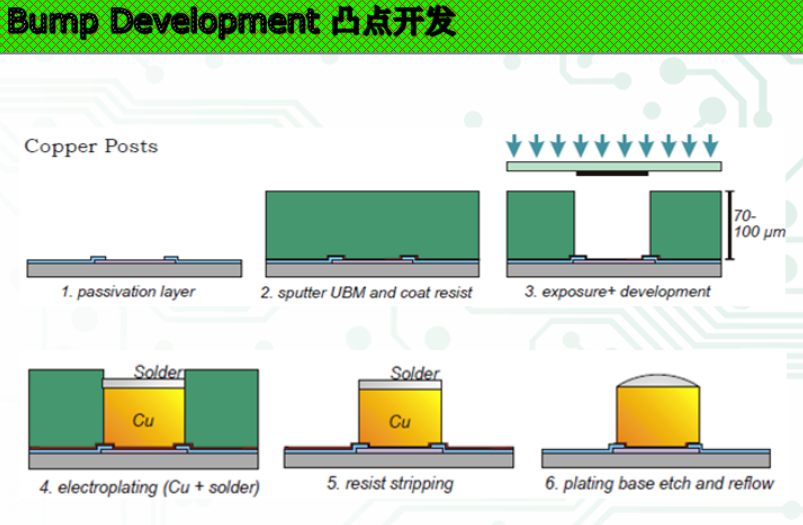

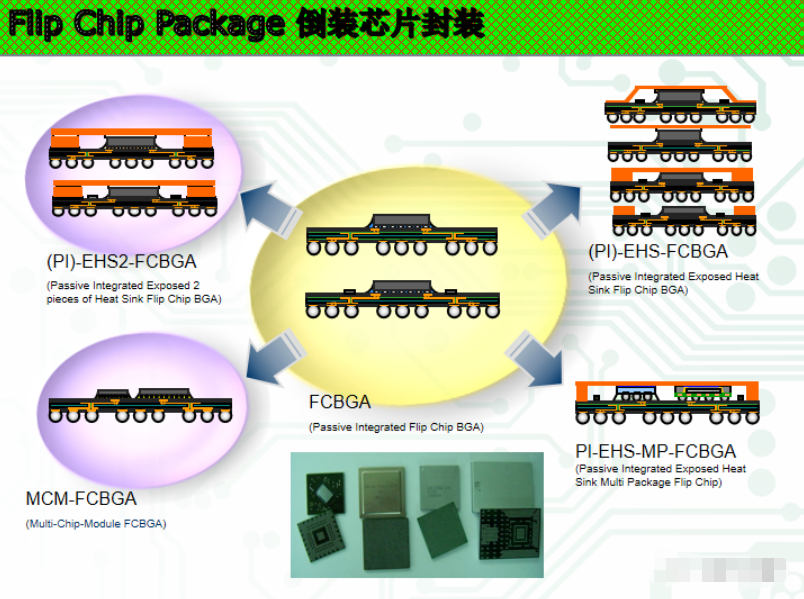

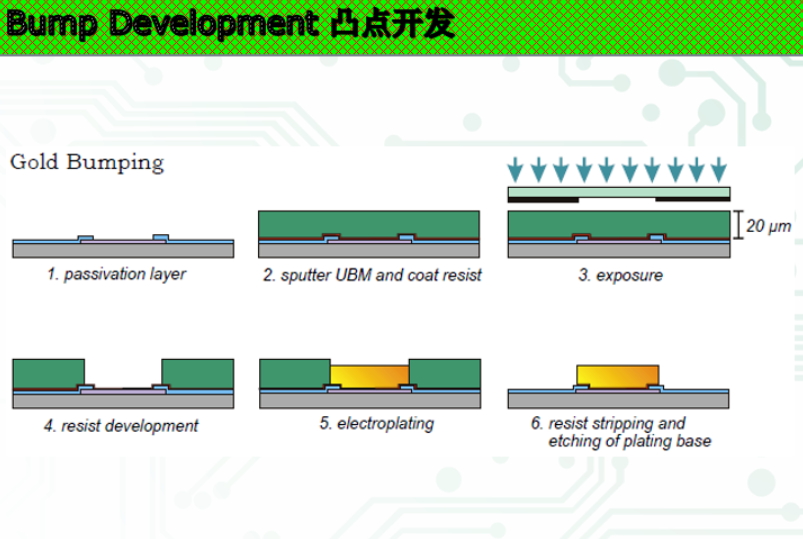

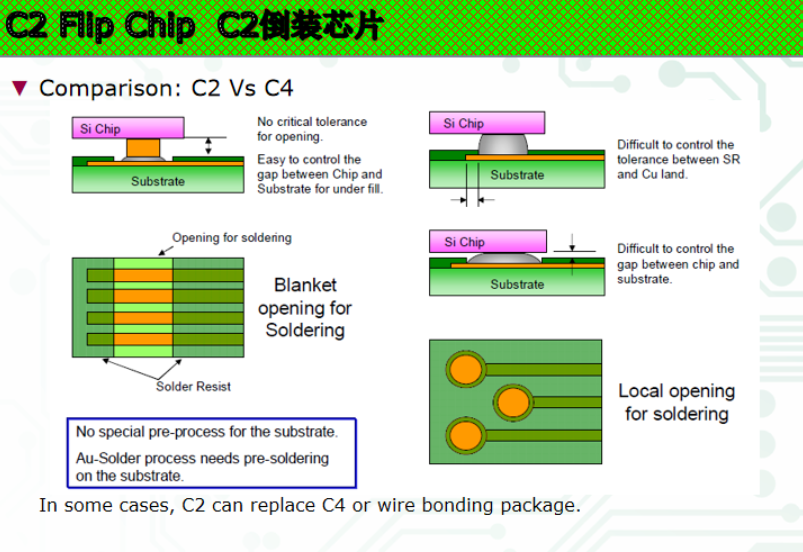

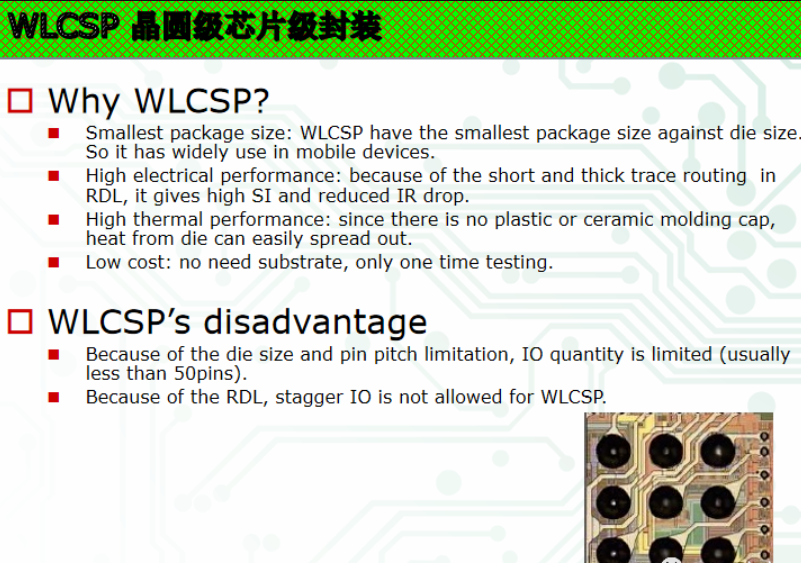

Bumping process flow-FOC Printing
凸點工藝流程-FOC印刷

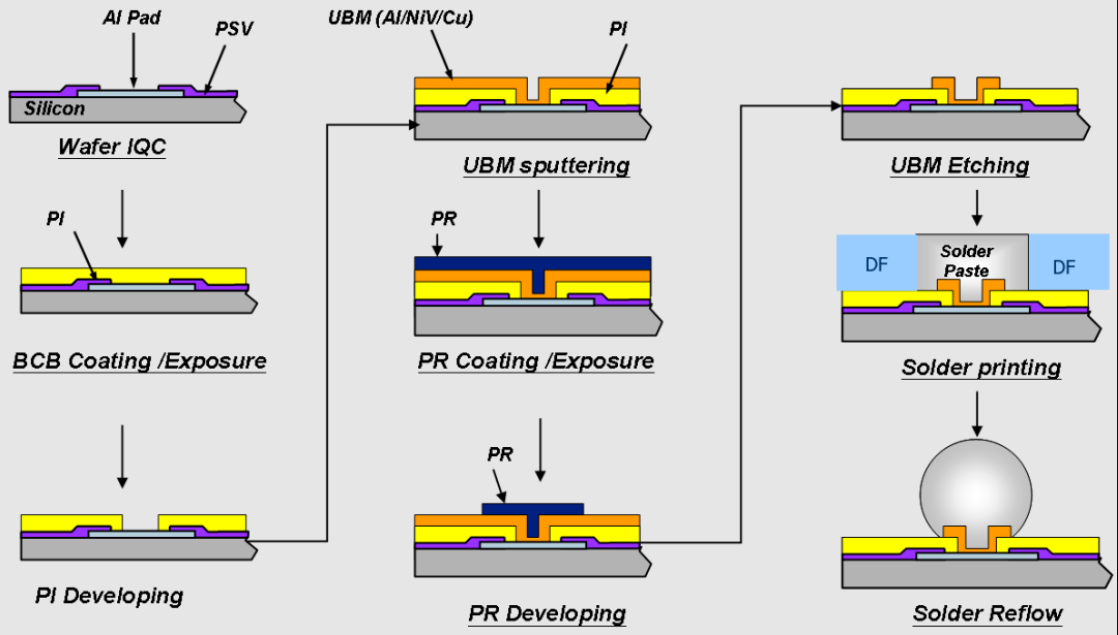

REPSV Printing Bump Process Flow
凸點印刷工藝流程

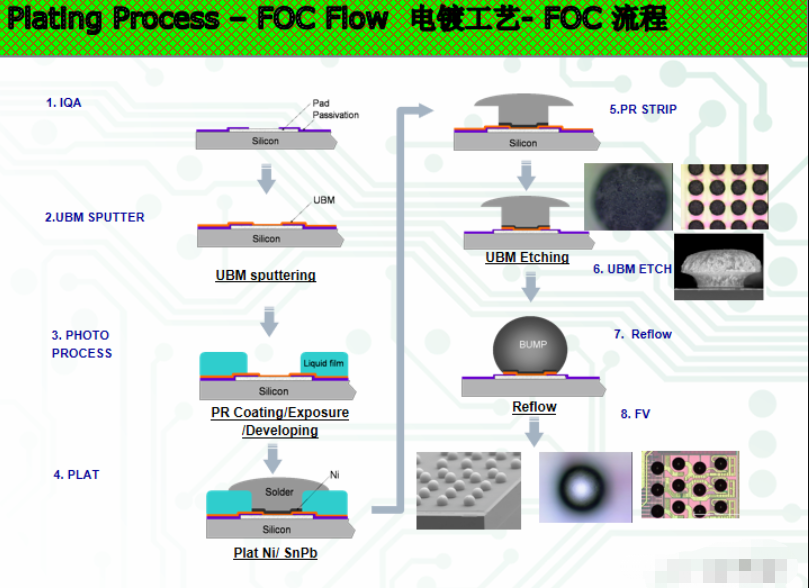

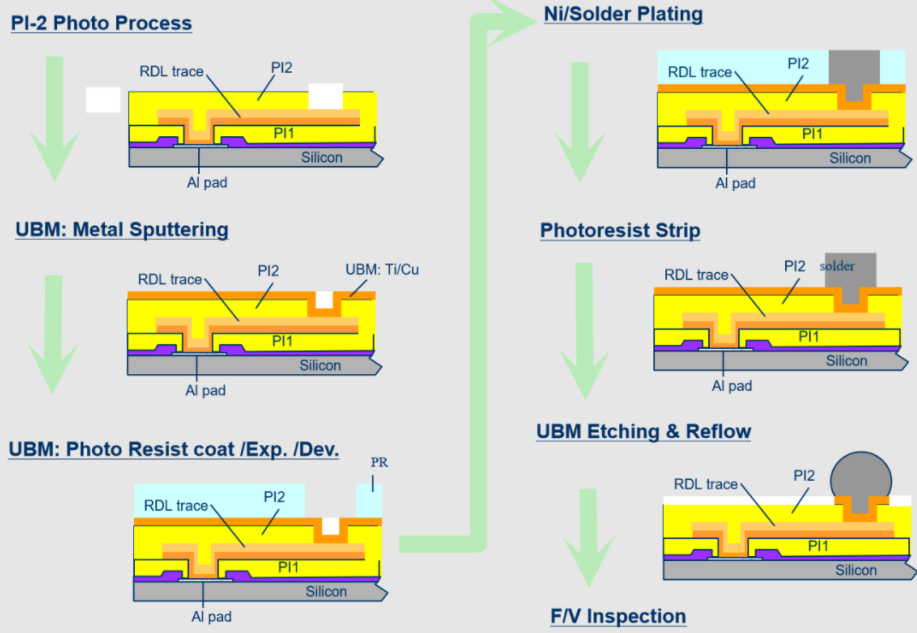

Plating Process – FOC Flow
電鍍工藝-FOC流程

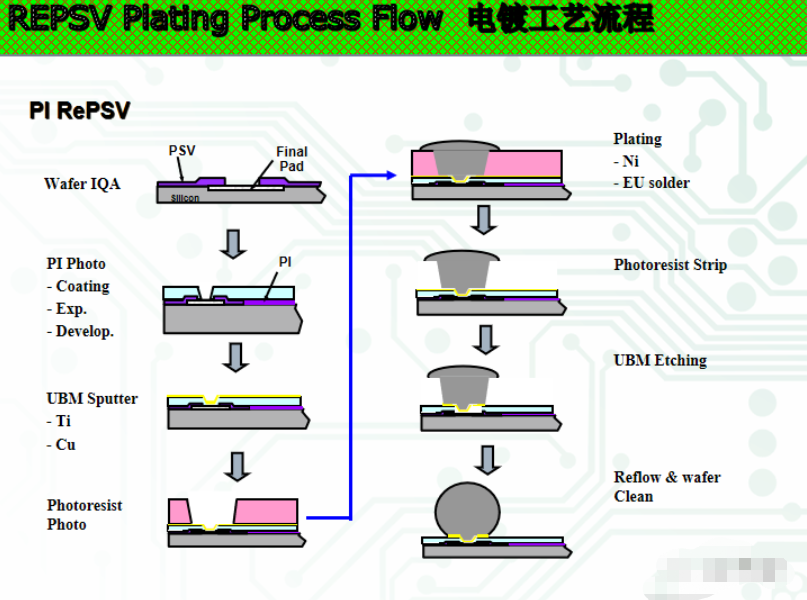

REPSV Plating Process Flow
電鍍工藝流程

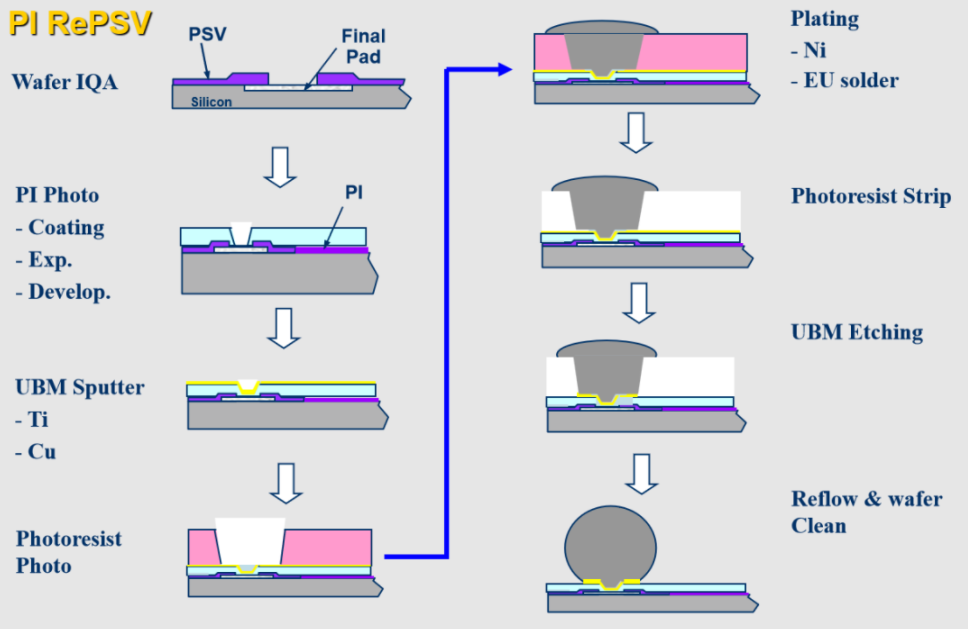

PI RePSV

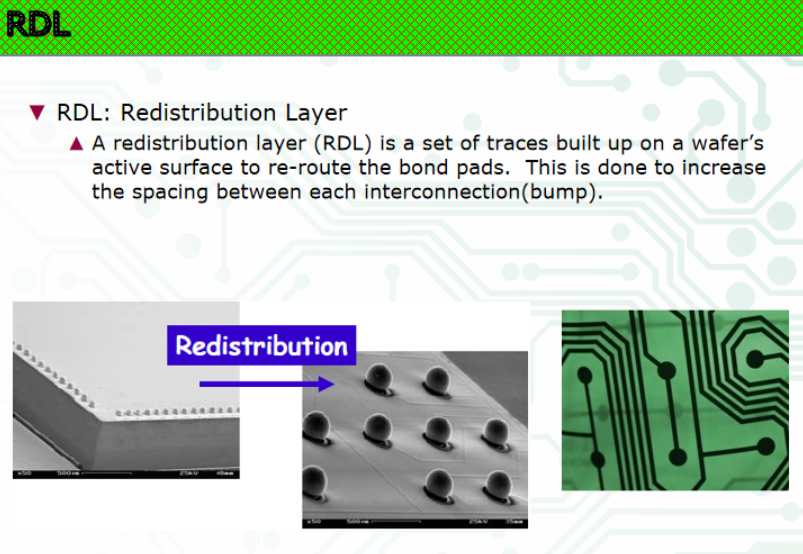

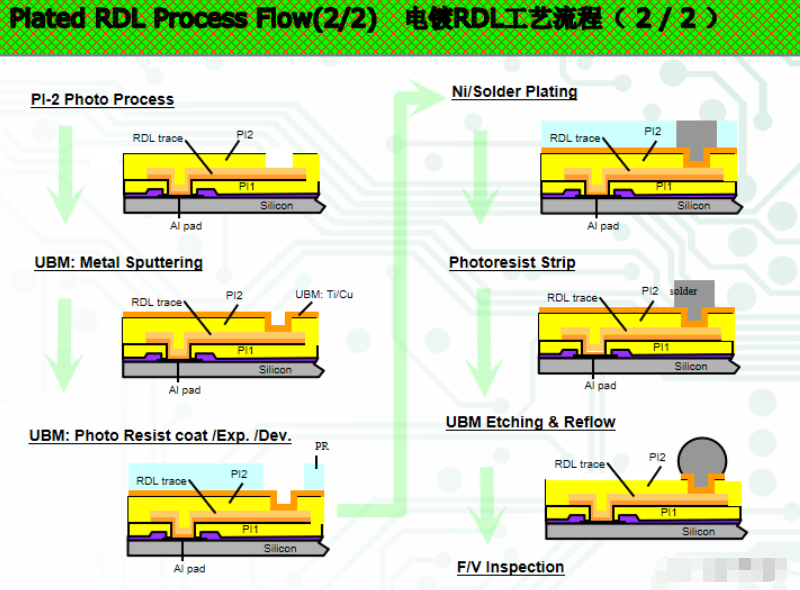

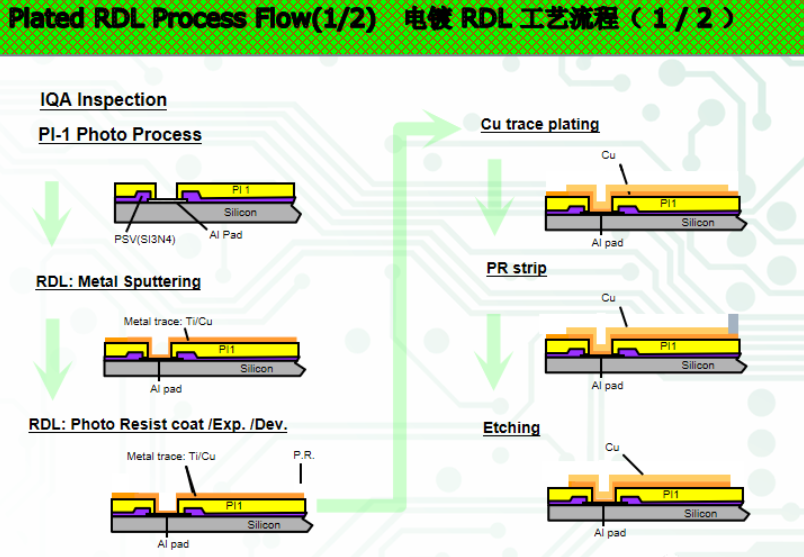

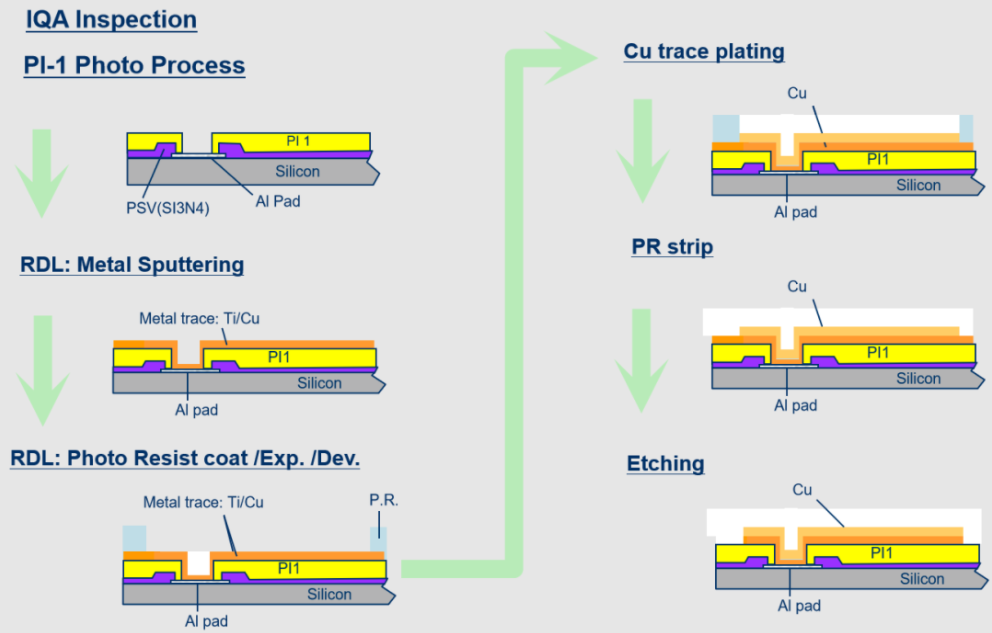

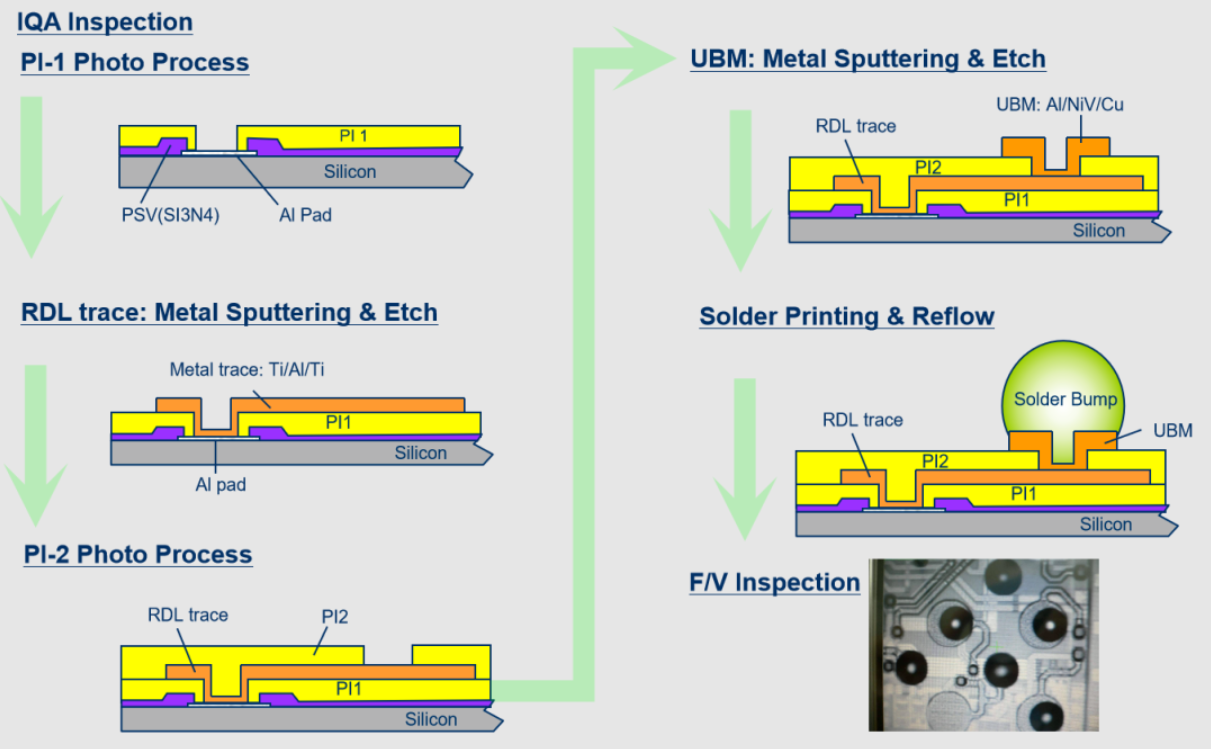

Plated RDL Process Flow(1/2)
RDL鍍覆工藝流程

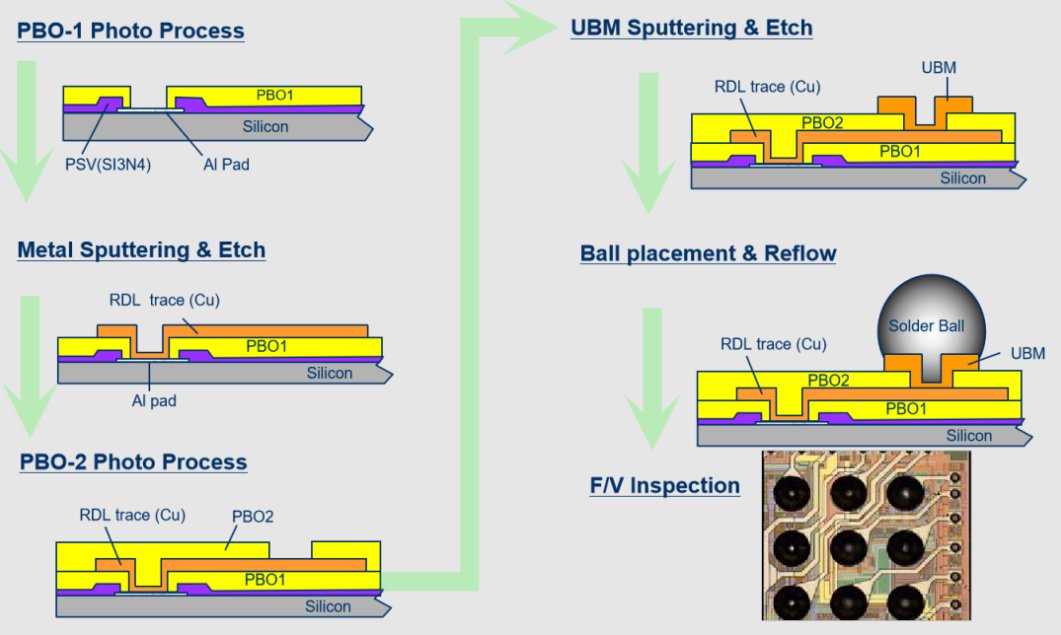

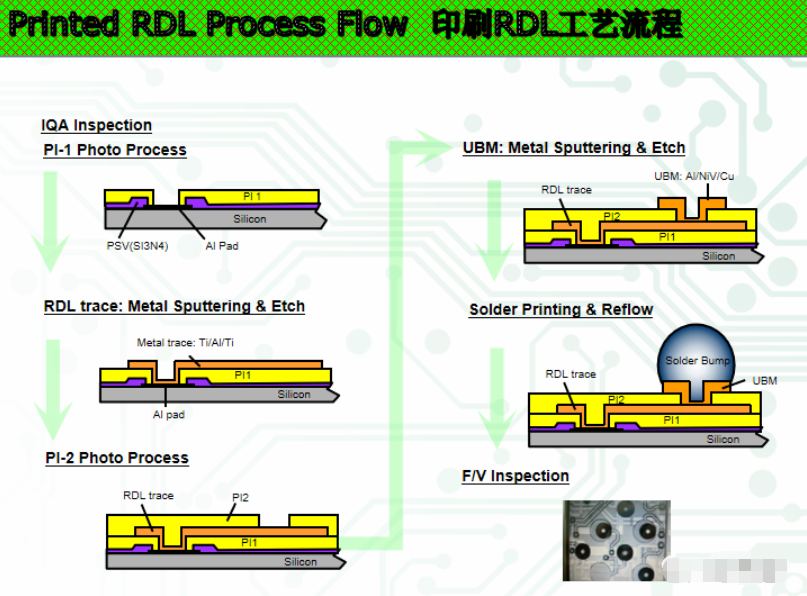

Printed RDL Process Flow
RDL印刷工藝流程

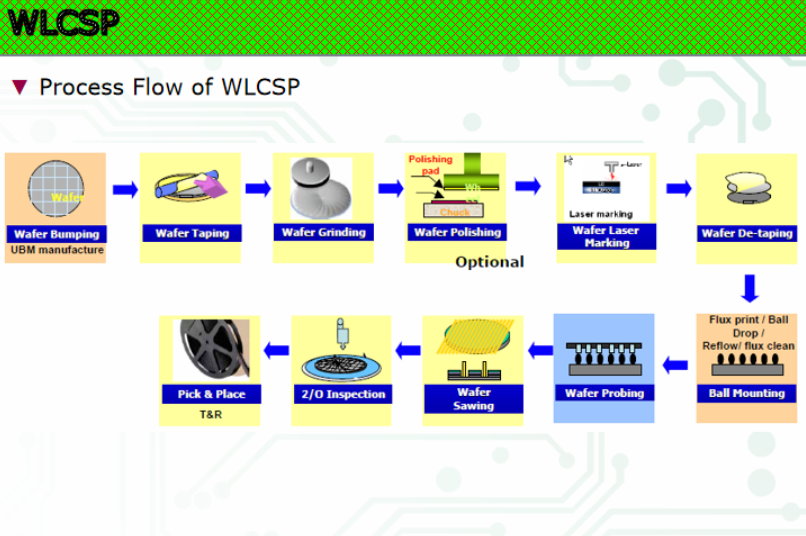

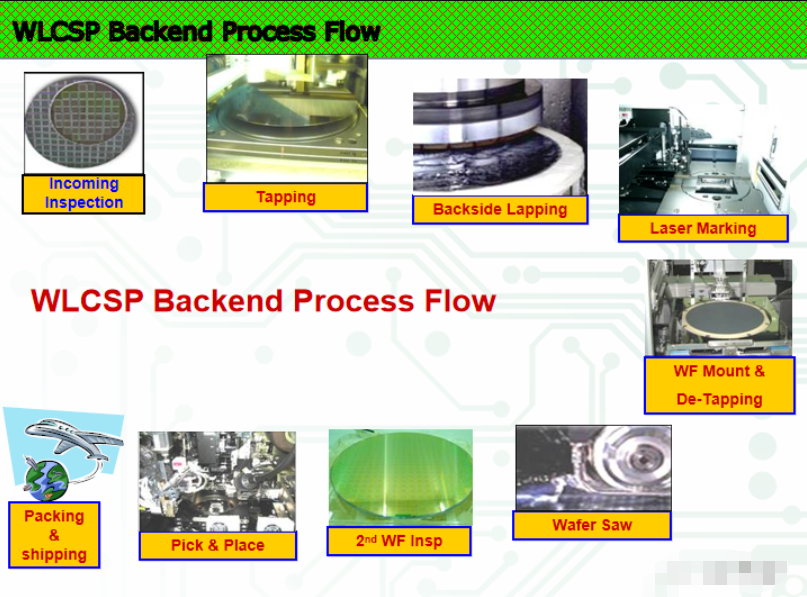

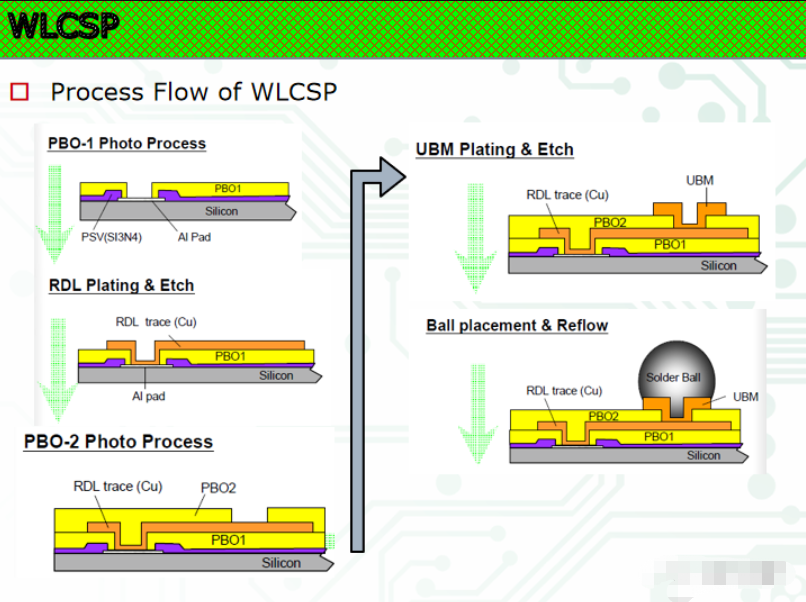

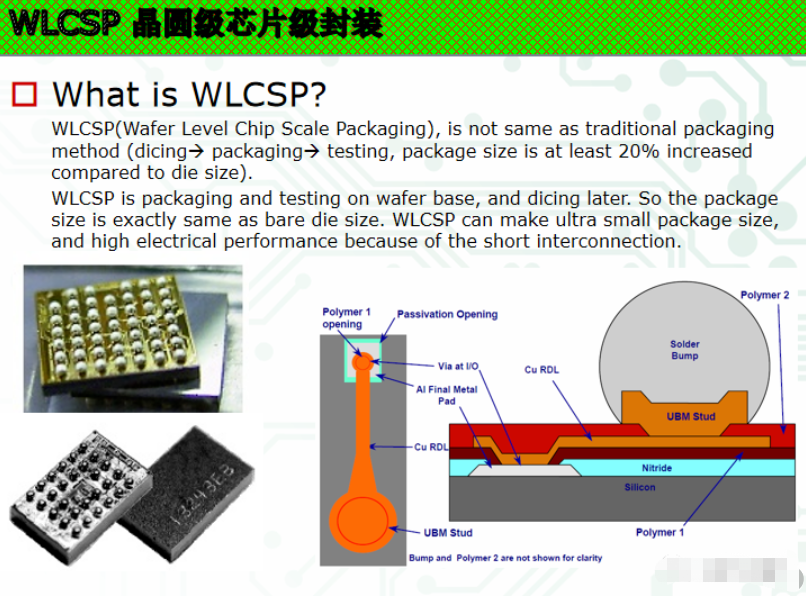

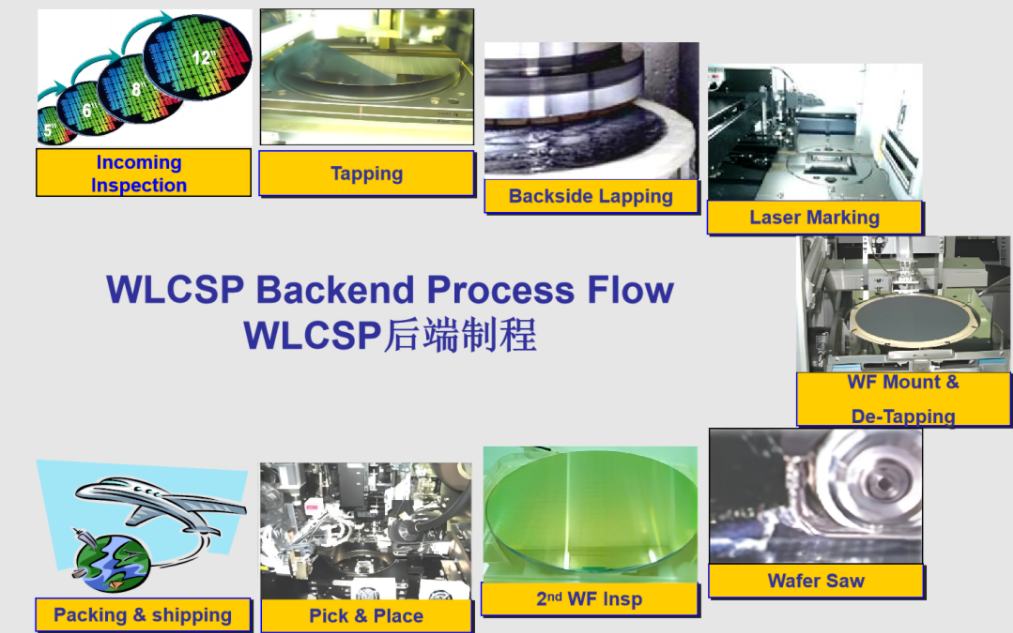

BP-WLCSP Process Flow
BP-WLCSP工藝流程

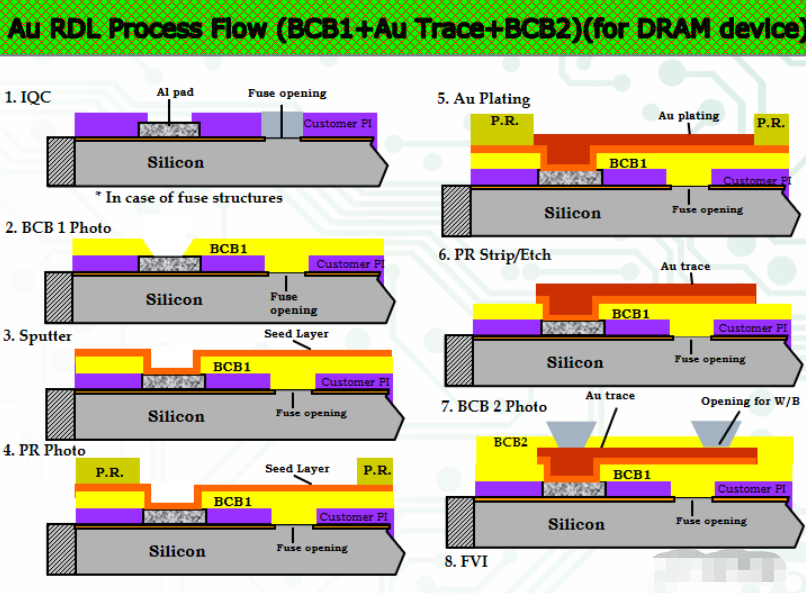

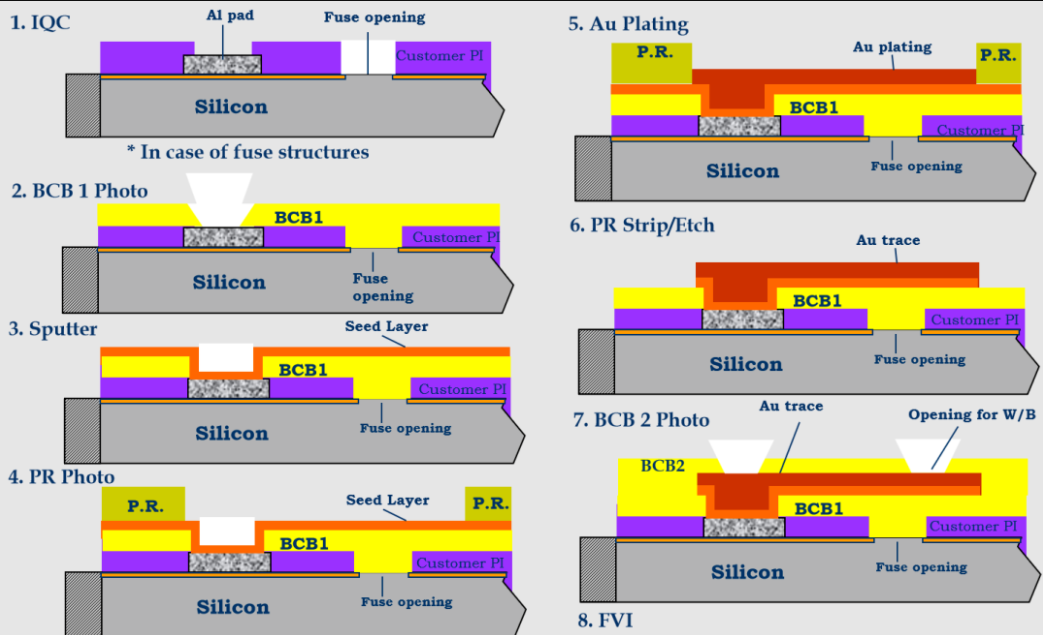

Au RDL Process Flow (BCB1+Au Trace+BCB2)(for DRAM device)
金RDL工藝流程(BCB1+微量金+BCB2)(適用于動態隨機存儲記憶體設備)

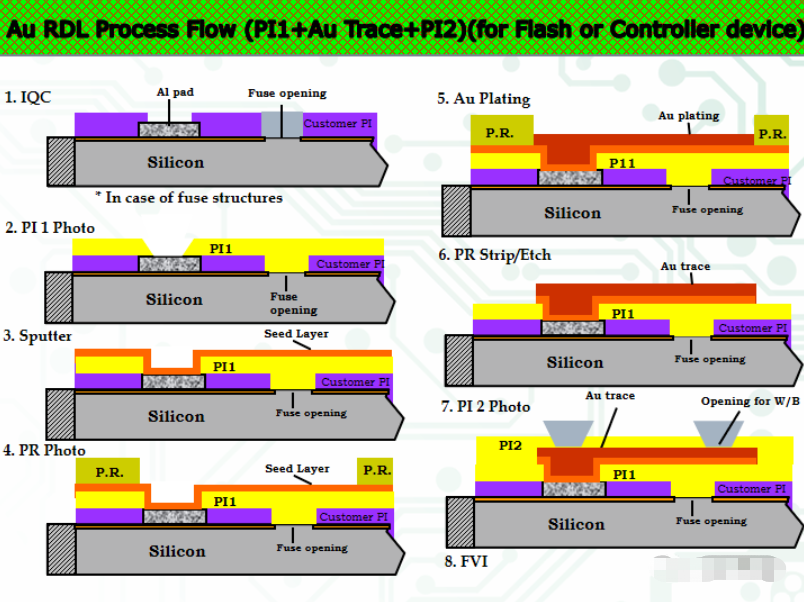

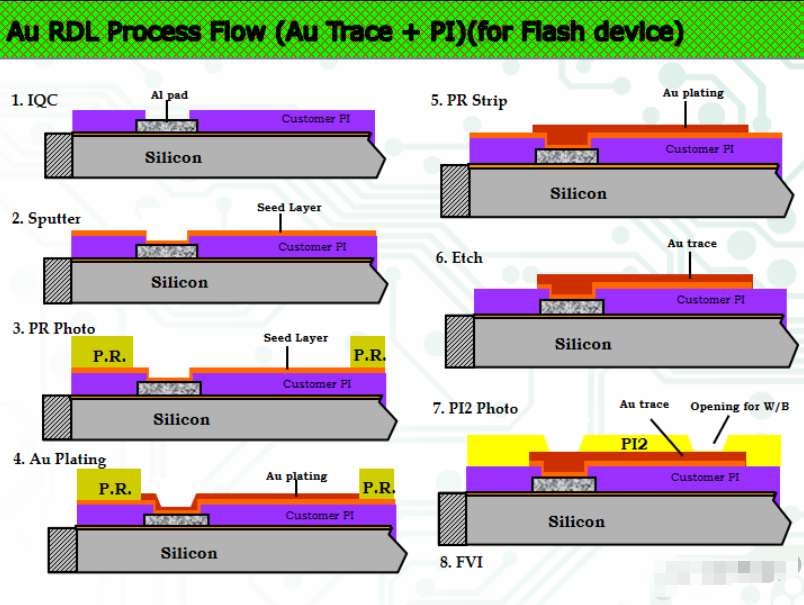

Au RDL Process Flow (Au Trace + PI) (for Flash device)
Au RDL工藝流程(金跡+PI)(適用于閃存設備)
